O que é um pacote de armazenamento de energia de bateria refrigerada a líquido?

Nas novas tecnologias globais de armazenamento e energia em rápido desenvolvimento de hoje, os sistemas de armazenamento de energia em baterias estão gradualmente se tornando um componente-chave da transformação da estrutura energética.

Entre as muitas tecnologias de armazenamento de energia, os pacotes de armazenamento de energia com baterias resfriadas a líquido estão se tornando a escolha principal para usinas de armazenamento de energia em grande escala, sistemas industriais de armazenamento de energia e aplicações de alto desempenho devido à sua alta segurança, alta estabilidade e longa vida útil. Então, o que exatamente é um pacote de armazenamento de energia com bateria refrigerada a líquido? Quais são as suas vantagens em comparação com os métodos tradicionais de armazenamento de energia refrigerados a ar? Como funciona? Este artigo fornecerá uma introdução abrangente aos pacotes de armazenamento de energia de bateria refrigerada a líquido.

1. Conceitos Básicos de Pacotes de armazenamento de energia para baterias resfriadas a líquido

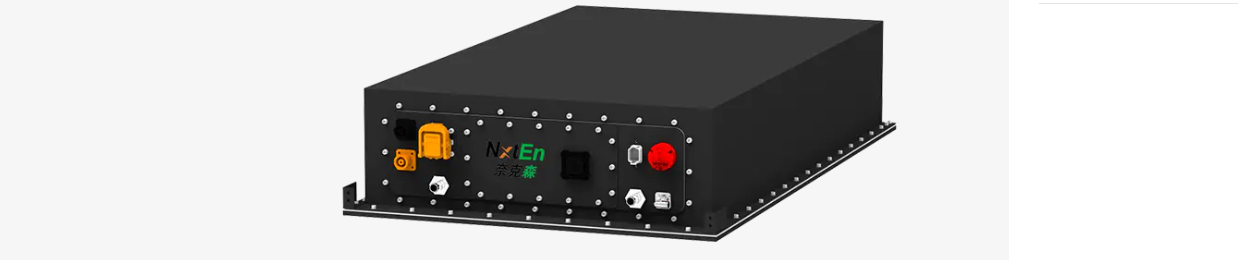

Um pacote de armazenamento de energia de bateria refrigerado a líquido é um dispositivo de armazenamento de energia que usa tecnologia de resfriamento líquido para controlar a temperatura da bateria. Ele usa baterias de lítio (como baterias de fosfato de ferro-lítio) como unidade central de energia, integrando e empacotando vários módulos de bateria. Um líquido refrigerante circulante flui através de tubulações para remover uniformemente o calor da bateria, mantendo assim a operação da bateria dentro de uma faixa de temperatura estável e segura.

Grandes sistemas de armazenamento de energia geram calor significativo durante a carga e a descarga. A temperatura excessiva pode acelerar a degradação da bateria, reduzir a eficiência e até representar riscos à segurança. Os sistemas de refrigeração líquida, por meio de troca de calor eficiente, mantêm a bateria dentro da faixa ideal de temperatura operacional, resultando em uma operação mais segura, duradoura e de maior desempenho.

Um pacote de armazenamento de energia refrigerado a líquido normalmente consiste em quatro partes principais:
Módulo de Bateria:Composto por múltiplas células conectadas em série e paralelo, este é o núcleo de energia do pacote de armazenamento.
Placa/tubo de resfriamento: O líquido refrigerante circula dentro da placa de resfriamento, transferindo calor da bateria por meio de condução térmica.
Sistema de Gerenciamento Térmico:Inclui bomba de refrigeração, trocador de calor, válvulas e sensores de temperatura, responsáveis ​​pela circulação do líquido e controle de temperatura e vazão.
Sistema de gerenciamento de bateria (BMS):Monitora a tensão, corrente e temperatura da bateria em tempo real e funciona em conjunto com o sistema de gerenciamento térmico para garantir a operação segura de todo o sistema.
Estas estruturas trabalham em estreita colaboração para formar um sistema de controle de temperatura estável e eficiente.

Princípio de funcionamento de pacotes de armazenamento de energia refrigerados a líquido
O núcleo de um sistema de refrigeração líquida é o “gerenciamento térmico da circulação de líquido”. Seu fluxo de trabalho é o seguinte:
（1）A bateria gera calor durante a operação;
（2） A placa de resfriamento líquido é fixada ao módulo da bateria, conduzindo calor para o refrigerante através do material metálico termicamente condutor;
（3） O refrigerante flui sob o acionamento de uma bomba, transportando calor para o trocador de calor;
（4） O trocador de calor dissipa o calor (trocando-o com ar ou sistema de refrigeração);
（5）O líquido resfriado retorna para a placa de resfriamento líquido, iniciando um novo ciclo.

Através deste ciclo contínuo, a temperatura da bateria é controlada com precisão dentro de uma faixa ideal, normalmente de 20°C a 35°C.

2. Vantagens e recursos do pacote de armazenamento de energia com bateria resfriada a líquido

(1) Controle de temperatura preciso e uniforme
Em comparação com sistemas refrigerados a ar com grandes diferenças de temperatura e dissipação de calor irregular, o resfriamento líquido pode controlar a diferença de temperatura da bateria em 3 ℃, reduzindo significativamente o risco de fuga térmica.

(2) Maior vida útil e desempenho da bateria
A temperatura estável retarda efetivamente o envelhecimento da bateria, aumentando a vida útil da bateria em 20% a 40%, ao mesmo tempo que melhora a eficiência de carga e descarga.

(3) Segurança significativamente aprimorada
Os sistemas de refrigeração líquida podem dissipar rapidamente o calor quando a temperatura da bateria está anormal e, simultaneamente, trabalhar em conjunto com o BMS para proteção, tornando-os adequados para projetos de armazenamento de energia em grande escala.

(4) Suporte para alta densidade de energia e aplicações em grande escala
O resfriamento líquido tem fortes capacidades de dissipação de calor, suportando a operação de sistemas de armazenamento de energia de maior potência e em maior escala, tornando-o particularmente adequado para armazenamento de energia industrial e comercial, redução de pico de rede e cenários de integração de armazenamento de energia fotovoltaica.

Áreas de aplicação de pacotes de armazenamento de energia refrigerados a líquido
A tecnologia de refrigeração líquida está penetrando rapidamente em vários cenários de armazenamento de energia, incluindo:
Centrais de armazenamento de energia em grande escala no lado da rede (regulação de frequência, redução de picos e preenchimento de vales)
Sistemas de armazenamento de energia comercial e industrial (reduzindo os custos de eletricidade e melhorando a estabilidade do fornecimento de energia)
Sistemas integrados de armazenamento de energia fotovoltaica e de armazenamento de energia eólica
Energia de backup para data centers e estações base de comunicação
Estações de troca de baterias de veículos elétricos e estações de carregamento.
A sua estabilidade e elevada segurança fazem dele um componente importante do futuro digital e inteligente da energia.

Pacotes de armazenamento de energia de bateria refrigerados a líquido são produtos de armazenamento de energia que utilizam a circulação de líquido para dissipação de calor, alcançando uma operação eficiente, segura e estável. Com sua alta segurança, longa vida útil e alto desempenho, está se tornando uma das soluções de armazenamento de energia mais importantes na nova indústria energética.

3. Por que cada vez mais fabricantes escolhem soluções de armazenamento de energia refrigeradas a líquido?

Com o rápido crescimento da nova indústria de energia e a expansão contínua dos cenários de aplicação de armazenamento de energia, a segurança da bateria, a eficiência do sistema e a vida útil tornaram-se gradualmente as principais preocupações da indústria. Especialmente em aplicações de alta potência e alta densidade energética, como centrais elétricas de armazenamento de energia em grande escala, armazenamento de energia industrial e comercial e integração de armazenamento de energia fotovoltaica, as soluções tradicionais de armazenamento de energia refrigeradas a ar não conseguem mais atender aos requisitos de desempenho mais elevados. Como resultado, soluções de armazenamento de energia refrigeradas a líquido surgiram rapidamente e se tornaram a escolha principal para muitos fabricantes de equipamentos de armazenamento de energia. Então, por que cada vez mais fabricantes escolhem soluções de armazenamento de energia refrigeradas a líquido? Quais são a lógica da indústria e os impulsionadores tecnológicos por trás disso?

(1) A criticidade da gestão térmica determina o limite superior de segurança do sistema de armazenamento de energia
As baterias mais comumente usadas em usinas de armazenamento de energia são baterias de fosfato de ferro-lítio e baterias ternárias de lítio. Esses dois tipos de baterias geram calor continuamente durante a carga e a descarga. Se o calor não puder ser dissipado a tempo, isso levará a:
Aumento contínuo na temperatura da bateria
Maior resistência interna
Desequilíbrio em reações químicas
Vida útil da bateria reduzida
O mais perigoso é que pode causar fuga térmica ou até mesmo um acidente de segurança.

O resfriamento do ar depende do fluxo de ar para resfriamento, mas o ar tem condutividade térmica extremamente baixa e capacidade limitada de dissipação de calor, especialmente em compartimentos de armazenamento de energia com baterias densamente empilhadas, onde o calor não é facilmente dissipado. Quando o sistema atingir o nível de megawatts, a pressão sobre o gerenciamento térmico se multiplicará.

Em contraste, o resfriamento líquido usa refrigerante para entrar em contato direto com os módulos da bateria para transferência de calor, e a taxa de dissipação de calor é dezenas de vezes mais rápida que o ar. Portanto, cada vez mais fabricantes percebem que o gerenciamento térmico se tornou a tábua de salvação dos sistemas de armazenamento de energia e que o resfriamento líquido é uma solução mais eficiente e confiável.

(2) O resfriamento líquido torna os sistemas de armazenamento de energia em grande escala mais seguros
A indústria de armazenamento de energia está em rápida expansão e as grandes centrais eléctricas estão frequentemente ligadas à rede, colocando assim maiores exigências em termos de segurança. Os sistemas refrigerados a ar têm fraca capacidade de equalização de temperatura, muitas vezes resultando em grandes diferenças de temperatura entre módulos e superaquecimento localizado. Para armazenamento de energia de grande capacidade, este é um risco potencial à segurança.
A tecnologia de refrigeração líquida oferece as seguintes vantagens:
Diferença de temperatura menor: O resfriamento líquido pode controlar de forma estável a diferença de temperatura da célula dentro de 3°C, muito superior à diferença de temperatura de 8–15°C dos sistemas resfriados a ar. Maior consistência de temperatura resulta em degradação mais uniforme da bateria e maior segurança.
Resposta mais rápida do controle de temperatura: Quando a temperatura da bateria aumenta anormalmente, o resfriamento líquido pode remover rapidamente o calor, evitando o acúmulo de superaquecimento localizado.
Suporta monitoramento de segurança do ciclo de vida completo: O sistema de refrigeração líquida está vinculado ao BMS (Battery Management System) para obter: monitoramento de temperatura em tempo real, ajuste automático do fluxo do líquido refrigerante e aviso antecipado de falhas. Todas essas são capacidades precisas de controle de temperatura que os sistemas refrigerados a ar não conseguem alcançar.

Portanto, a solução de refrigeração líquida, com maior segurança e melhor uniformidade de temperatura, tornou-se naturalmente a escolha preferida para projetos de armazenamento de energia em grande escala.

(3) Maior vida útil da bateria e redução dos custos do ciclo de vida do armazenamento de energia
Os custos das baterias representam mais de 50% do custo total de um sistema de armazenamento de energia e a vida útil determina diretamente a viabilidade económica do sistema.

Problemas com soluções refrigeradas a ar: Grandes diferenças de temperatura levam à degradação inconsistente das células, resultando em custos mais elevados de manutenção e substituição. Vantagens do resfriamento líquido: Uniformidade de alta temperatura, tornando a taxa de degradação de cada célula mais consistente, prolongando a vida útil da bateria em 20% ~ 40%. Reduz a falha prematura do módulo da bateria, diminuindo a dificuldade e a frequência de manutenção.

Quando a escala dos sistemas de armazenamento de energia atinge o nível de MWh ou GWh, a vantagem de custo trazida pela vida útil prolongada é considerável. É por isso que os fabricantes estão mais dispostos a utilizar a tecnologia de refrigeração líquida, que tem uma vida útil mais longa e custos subsequentes mais baixos.

(4) O resfriamento líquido é mais adequado para sistemas de armazenamento de energia de alta densidade e alta potência
Com o crescimento da procura de armazenamento de energia, vários dispositivos de armazenamento de energia estão a desenvolver-se no sentido de "tamanho menor e maior capacidade".
Sob esta tendência, os sistemas refrigerados a ar estão gradualmente mostrando suas deficiências:
Projeto complexo de duto de ar
Dificuldade em cobrir espaços compactos com fluxo de ar
Dissipação de calor inadequada durante carga e descarga de alta potência
Os sistemas de refrigeração líquida são perfeitamente adequados para esta direção de desenvolvimento.
O resfriamento líquido oferece diversas vantagens: troca de calor de alta eficiência, tamanho reduzido, suporte para maior densidade de energia e aplicabilidade a cenários de alta taxa e alta corrente.

Portanto, o resfriamento líquido é mais vantajoso para aplicações como armazenamento de energia em contêineres, armazenamento de energia montado em rack, armazenamento de energia em usinas de energia e armazenamento de energia para estações de troca de baterias de veículos elétricos e estações de carregamento. Os fabricantes escolhem soluções de refrigeração líquida em grande parte para se alinharem à tendência de desenvolvimento de “alta potência, alta densidade e alta integração” em sistemas de armazenamento de energia.

(5) Os sistemas de refrigeração líquida são mais inteligentes e adequados para o futuro desenvolvimento de armazenamento de energia
A indústria de armazenamento de energia está avançando em direção à inteligência e à digitalização, e os sistemas de refrigeração líquida se adaptam perfeitamente a essa tendência.
A adição de sensores de temperatura, sensores de fluxo, sensores de pressão e modelos de algoritmos às soluções de refrigeração líquida permite que o sistema: Regular automaticamente a velocidade de refrigeração, prever de forma inteligente mudanças de temperatura, otimizar o consumo de energia e obter monitoramento e diagnóstico remotos.

Com a aplicação de IA, gerenciamento da integridade da bateria (BHM) e plataformas de big data, os sistemas de refrigeração líquida podem alcançar: Aviso precoce de falhas, ajuste automático da zona de temperatura ideal, cálculo da curva de vida útil e custos operacionais ideais. Em contraste, as soluções refrigeradas a ar lutam para alcançar esse gerenciamento inteligente e refinado; portanto, a tendência para a inteligência acelera a popularização de soluções de refrigeração líquida.

(6) O custo dos sistemas de refrigeração líquida está diminuindo rapidamente, reduzindo a barreira de entrada na indústria
No início, as soluções de refrigeração líquida eram de facto mais caras e estruturalmente mais complexas, pelo que a refrigeração a ar se tornou a tendência dominante. No entanto, com a maturidade tecnológica e o dimensionamento da cadeia de abastecimento, o custo dos sistemas de refrigeração líquida diminuiu significativamente:
Produção padronizada de placas de refrigeração líquida
Modularização de sistemas de circulação de refrigerante
Maior integração de sistemas de controle
Economias de escala provocadas pela rápida expansão da procura na indústria de armazenamento de energia

Atualmente, a diferença de custos entre a refrigeração líquida e a refrigeração a ar diminuiu consideravelmente, enquanto as vantagens de desempenho estão se tornando cada vez mais aparentes.

A lógica de seleção dos fabricantes tornou-se clara: um pequeno aumento no custo gera retornos significativamente maiores em termos de segurança e vida útil, tornando-o uma escolha muito vantajosa.

4. Como uma bateria refrigerada a líquido alcança alta eficiência e segurança?

No atual desenvolvimento de armazenamento de energia e na nova indústria de energia, a segurança e a eficiência dos sistemas de baterias tornaram-se o foco principal da indústria. Quer se trate de centrais eléctricas de armazenamento de energia em grande escala, sistemas de armazenamento de energia industriais e comerciais, ou estações de carregamento e troca de veículos eléctricos e equipamentos de energia exteriores, uma bateria estável, eficiente e fiável é essencial. As baterias refrigeradas a líquido surgiram rapidamente neste contexto, tornando-se a principal solução de controle de temperatura de armazenamento de energia. Então, como exatamente uma bateria refrigerada a líquido alcança alta eficiência e segurança?

(1) O valor central de uma bateria refrigerada a líquido: o controle de temperatura determina o desempenho e a segurança
As baterias geram uma grande quantidade de calor durante a carga e a descarga. Se este calor não puder ser dissipado a tempo, não só reduzirá a eficiência, mas também poderá causar riscos à segurança. Os dados da indústria mostram que mais de 80% das falhas das baterias estão relacionadas com a fuga de temperatura, enquanto os sistemas tradicionais refrigerados a ar, devido à fraca condutividade térmica do ar, são incapazes de satisfazer os requisitos de dissipação de calor das aplicações de alta densidade energética.

As baterias refrigeradas a líquido removem diretamente o calor da bateria através do líquido refrigerante circulante, oferecendo capacidades de troca de calor dezenas de vezes mais fortes do que os sistemas refrigerados a ar, mantendo assim uma temperatura operacional da bateria estável e equilibrada. Esta capacidade de controle de temperatura é a base para alcançar “segurança de alta eficiência”.

(2) Como a bateria refrigerada a líquido consegue uma dissipação de calor eficiente?
O princípio de design do sistema de refrigeração líquida pode ser resumido em quatro palavras: rápida transferência de calor. Sua estrutura principal inclui:

Placa de resfriamento líquido em contato próximo com o módulo da bateria: Os canais de resfriamento na placa de resfriamento líquido estão próximos à bateria, absorvendo rapidamente o calor através da alta condutividade térmica do material metálico.

A circulação do líquido refrigerante remove o calor: Uma bomba de circulação aciona o fluxo do líquido refrigerante, transferindo calor da bateria para o trocador de calor.

Dissipação de calor eficiente pelo trocador de calor: O trocador de calor dissipa ainda mais o calor através do ar ou líquido, permitindo que o líquido refrigerante esfrie novamente.

Sistema inteligente de controle de temperatura: Os sensores de temperatura e o sistema de controle monitoram a temperatura da bateria em tempo real e ajustam automaticamente a vazão e a velocidade do líquido refrigerante. Através deste mecanismo de circuito fechado de "absorção de calor → transferência de calor → dissipação de calor → circulação", o sistema de refrigeração líquida garante que a bateria sempre opere dentro de sua faixa de temperatura ideal (normalmente 20–35°C), garantindo um desempenho estável e confiável.

(3) Como a tecnologia de refrigeração líquida melhora a eficiência da bateria?
A melhoria da eficiência reflete-se principalmente em três aspectos:
A estabilidade de temperatura aprimorada aumenta a eficiência de carga e descarga. A taxa de reação química de uma bateria está diretamente relacionada à temperatura. A temperatura excessiva leva a reações excessivamente rápidas e ao aumento da resistência interna, enquanto temperaturas excessivamente baixas reduzem o desempenho da descarga. O sistema de refrigeração líquida mantém a bateria dentro da faixa ideal de desempenho, permitindo uma conversão de energia mais eficiente.

O resfriamento rápido evita limitações de energia. Em aplicações de alta potência (como pico de descarga e carregamento rápido), o acúmulo de calor limita a produção da bateria. O sistema de refrigeração líquida pode dissipar rapidamente o calor, permitindo que a bateria mantenha alta potência continuamente.

A pequena diferença de temperatura melhora a consistência do sistema. O sistema de resfriamento líquido pode controlar a diferença de temperatura entre as células em até 3 ℃, significativamente melhor do que 8–15 ℃ do resfriamento a ar. Melhor consistência resulta em maior eficiência geral do sistema e degradação mais uniforme.

Em resumo, as baterias refrigeradas a líquido mantêm a bateria em condições ideais, alcançando maior utilização de energia e desempenho mais estável.

(4) Como as baterias refrigeradas a líquido alcançam maior segurança?
Em comparação com soluções refrigeradas a ar, as soluções refrigeradas a líquido apresentam vantagens significativas em termos de segurança. Os principais motivos incluem:

Controle de temperatura mais preciso, reduzindo o risco de fuga térmica.
A fuga térmica é frequentemente causada por altas temperaturas localizadas, enquanto os sistemas refrigerados a líquido podem remover rapidamente o calor localizado, evitando o aumento de temperatura.

Sistema abrangente de monitoramento de temperatura.
Os sistemas refrigerados a líquido normalmente incluem:
Sensores de temperatura multiponto
Monitoramento da temperatura do líquido refrigerante
Monitoramento de fluxo e pressão
Integração profunda com o BMS.
Estes permitem que o sistema forneça avisos antecipados de anomalias de temperatura, permitindo medidas preventivas antes que ocorra uma falha.

5. Como manter um sistema de armazenamento de energia com bateria resfriada por líquido?

Os sistemas de armazenamento de energia de baterias refrigeradas a líquido, com seu desempenho de controle de temperatura eficiente, estável e seguro, tornaram-se a tecnologia principal em projetos de armazenamento de energia em grande escala, armazenamento de energia industrial e comercial, armazenamento de energia no lado da rede e sistemas integrados de armazenamento de energia fotovoltaica. No entanto, mesmo com as excelentes capacidades de dissipação de calor dos sistemas refrigerados a líquido, a manutenção diária continua a ser crucial. Uma boa manutenção não só garante a operação estável do sistema a longo prazo, mas também prolonga a vida útil da bateria, reduz os custos de operação e manutenção e aumenta o valor geral dos ativos de armazenamento de energia. Então, como manter adequadamente um sistema de armazenamento de energia de bateria refrigerado a líquido?

(1) Monitoramento Diário: Mantendo o Sistema em um Estado Controlável
O núcleo do armazenamento de energia refrigerado a líquido é o sistema de controle de temperatura, portanto, é necessário manter o monitoramento em tempo real dos principais parâmetros do sistema. Isso inclui principalmente:
Monitoramento de temperatura
Verifique regularmente a temperatura do módulo da bateria
Certifique-se de que a diferença de temperatura da célula permaneça dentro da faixa permitida (geralmente ≤ 3–5°C)
Verifique se há aquecimento localizado ou pontos quentes anormais
A estabilidade da temperatura está diretamente relacionada à vida útil e segurança da bateria e deve ser o item mais importante da inspeção diária.

Temperatura, pressão e vazão do refrigerante
A diferença de temperatura no circuito de alimentação do refrigerante está normal?
A taxa de fluxo está estável?
Existem flutuações anormais de pressão? Fluxo insuficiente ou pressão baixa podem ser um sinal de obstrução da tubulação, vazamento ou falha da bomba.

Registros de alarme do sistema
Verifique regularmente os alarmes do BMS, EMS e do controlador de refrigeração líquida
Lidar imediatamente com temperaturas anormais, alarmes de fluxo e erros de sensor
A detecção precoce e o tratamento por meio de monitoramento de software são o método de manutenção mais eficaz.

(2) Manutenção do sistema de refrigeração líquida: etapas principais para garantir o desempenho da refrigeração
A manutenção de sistemas de armazenamento de energia refrigerados a líquido concentra-se nos seguintes aspectos:
Manutenção e substituição de refrigerante
O uso prolongado do líquido refrigerante pode levar à degradação, contaminação e alterações de concentração. Portanto, é necessário:
Verifique regularmente o nível do líquido refrigerante
Certifique-se de que a concentração e a proporção do líquido refrigerante atendam aos requisitos
Substitua o líquido refrigerante de acordo com as recomendações do fabricante (geralmente a cada 1-2 anos)
O uso de líquidos não conformes afetará a eficiência da troca de calor e poderá até corroer os tubos.

Verifique se há vazamentos no sistema de refrigeração líquida. Vazamentos no sistema de refrigeração líquida podem levar a: Diminuição da eficiência de refrigeração; Bomba em marcha lenta e risco potencial de curto-circuito. São necessárias verificações regulares para resolver: Conexões soltas; Rachaduras nas tubulações envelhecidas; Infiltração de refrigerante.

(3) Limpeza e inspeção das condições da placa de resfriamento líquido. Acúmulo de incrustações, bloqueios ou mau contato na placa de resfriamento líquido afetam diretamente a eficiência da dissipação de calor. Verifique se há: Canais de fluxo de refrigerante desobstruídos; Contato suave e firme com o módulo de bateria; Corrosão ou deformação.
Inspeção da bomba circulante. A bomba de circulação é o principal componente de energia do sistema de refrigeração líquida e requer inspeção regular para resolver: Ruído anormal; Fluxo e pressão estáveis; Vibração e vazamento. Repare ou substitua se necessário.

(4) Manutenção do módulo de bateria: chave para prolongar a vida útil da bateria. Embora o sistema de refrigeração líquida reduza significativamente a degradação da bateria, a manutenção necessária do módulo ainda é essencial.
Verifique a consistência da célula: Diferença de tensão da célula individual; Consistência de temperatura; Tendência de resistência interna. Se a diferença for muito grande, deverá ser realizada a equalização ou o módulo deverá ser substituído. Limpeza e remoção de poeira
Manter o compartimento da bateria limpo reduz os danos causados pelo calor do sistema e pela poeira nos componentes eletrônicos.
Inspeção de Componentes Fixos
Certifique-se de que os componentes de montagem do módulo estejam seguros para evitar mau contato induzido por vibração.

(5) Manutenção Ambiental: Fatores Externos que Determinam a Estabilidade do Sistema a Longo Prazo
Mantenha uma boa ventilação no compartimento de armazenamento de energia:
Embora seja um sistema refrigerado a líquido, o fluxo de ar adequado dentro do compartimento reduz a pressão geral de dissipação de calor.
Evite impactos ambientais extremos:
Evite a luz solar direta em áreas de alta temperatura.
Medidas anticongelantes são necessárias em regiões frias.
Vedação e proteção reforçadas são necessárias em ambientes úmidos ou corrosivos.

6. Perguntas frequentes sobre pacotes de armazenamento de energia de bateria refrigerada a líquido

Com o rápido desenvolvimento da nova indústria energética, os sistemas de armazenamento de energia estão gradualmente a tornar-se um centro chave na estrutura energética. Entre as inúmeras tecnologias de armazenamento de energia, os pacotes de armazenamento de energia com baterias resfriadas a líquido estão se tornando a tendência principal da indústria devido à sua alta eficiência de dissipação de calor, alta segurança, longa vida útil e adequação para projetos de armazenamento de energia em grande escala. Este artigo responderá às perguntas mais frequentes em diversas dimensões, incluindo princípios, desempenho, aplicações, instalação, manutenção e segurança.

(1) Perguntas frequentes sobre conceitos básicos
Q1. O que é um pacote de armazenamento de energia com bateria refrigerada a líquido?
Um pacote de armazenamento de energia de bateria refrigerado a líquido é um produto de armazenamento de energia que usa resfriamento líquido para gerenciar a temperatura da bateria. As baterias geram uma grande quantidade de calor durante a operação, especialmente em cenários de carga e descarga de alta corrente e alta potência. O acúmulo de calor pode levar à diminuição do desempenho da bateria e até mesmo a riscos de segurança. O sistema de refrigeração líquida utiliza líquido refrigerante circulando dentro dos tubos para remover rapidamente o calor, alcançando um controle de temperatura altamente preciso e permitindo que a bateria opere dentro de sua faixa ideal de temperatura, melhorando a segurança e a vida útil do sistema.

Q2. Por que é necessário o controle de temperatura da bateria? As baterias de íon de lítio são altamente sensíveis à temperatura. Temperaturas excessivamente altas aceleram a degradação da bateria e aumentam significativamente o risco de fuga térmica; temperaturas excessivamente baixas reduzem a eficiência de carga e descarga e podem até impedir totalmente a carga. Manter a bateria dentro de uma faixa de temperatura uniforme e estável é crucial para garantir a operação sustentável e segura dos sistemas de armazenamento de energia. A tecnologia de resfriamento líquido foi desenvolvida para melhorar a precisão do controle de temperatura, reduzir diferenças de temperatura e aumentar a eficiência da dissipação de calor.

Q3. Qual é a diferença entre resfriamento líquido e resfriamento a ar?
O resfriamento líquido usa um refrigerante para obter dissipação direcional de calor, enquanto o resfriamento a ar depende exclusivamente do fluxo de ar. O resfriamento líquido oferece dissipação de calor mais rápida, melhor uniformidade de temperatura e maior segurança, tornando-o adequado para sistemas de armazenamento de energia em grande escala. O resfriamento a ar, embora relativamente barato, sofre de controle irregular de temperatura e é mais adequado para armazenamento de energia em pequena escala. À medida que os locais de armazenamento de energia se expandem, o arrefecimento líquido substitui cada vez mais o arrefecimento a ar como solução principal.

Q4. Qual é o refrigerante em um sistema de refrigeração líquida? É perigoso?
O refrigerante é geralmente uma mistura de etilenoglicol e água, possuindo excelente condutividade térmica, não inflamabilidade, baixa volatilidade, resistência à corrosão e resistência ao congelamento. Sua condutividade elétrica é extremamente baixa, portanto vazamentos não causarão curto-circuito imediatamente. A maioria dos refrigerantes são altamente seguros, semelhantes aos refrigerantes de veículos, e não são classificados como materiais perigosos.

(2) Perguntas frequentes sobre princípios de trabalho
Q5. Como um sistema de refrigeração líquida resfria a bateria?
O núcleo de um sistema de refrigeração líquida consiste em uma placa de refrigeração líquida, refrigerante, bomba de água, trocador de calor e controlador. Quando a bateria gera calor durante a operação, o calor é transferido para o refrigerante através do contato entre o módulo da bateria e a placa de refrigeração líquida. O refrigerante circula sob o acionamento da bomba d'água, transportando o calor e transferindo-o para o trocador de calor, onde é dissipado pelo ar ou equipamento de refrigeração. Todo o sistema forma um ciclo contínuo de troca de calor, mantendo a bateria dentro de uma faixa de temperatura saudável.

Q6. Qual é a função da placa de resfriamento líquido?
A placa de resfriamento líquido está diretamente conectada ao módulo da bateria e é um componente chave para a transferência de calor. Seu design interno de canal de fluxo de precisão permite que o refrigerante entre em contato uniformemente com a superfície de dissipação de calor, obtendo dissipação de calor eficiente e controle mínimo de diferença de temperatura. O desempenho da placa de resfriamento líquido determina a qualidade da dissipação de calor do sistema de resfriamento líquido e a vida útil da bateria.

P7. Um sistema de refrigeração líquida requer controle inteligente?
Sim. Os sistemas de refrigeração líquida são normalmente integrados aos sistemas de gerenciamento de bateria (BMS). Quando a temperatura aumenta, o sistema aumenta automaticamente o fluxo do líquido refrigerante, ajusta as posições das válvulas e ativa os modos de reforço para obter um controle preciso da temperatura. O controle inteligente não apenas melhora a eficiência, mas também fornece alarmes ou desligamentos oportunos em situações anormais, garantindo a segurança.

(3) Perguntas frequentes sobre vantagens de desempenho
Q8. Quais são as principais vantagens dos pacotes de armazenamento de energia refrigerados a líquido?
As principais vantagens dos pacotes de armazenamento de energia refrigerados a líquido incluem:
Controle de temperatura mais preciso, com diferenças de temperatura entre baterias controladas dentro de 3°C;
Feedback de dissipação de calor mais rápido, capaz de lidar com aplicações de alta potência;
Melhor vida útil da bateria, prolongando a vida útil em 20% a 40%;
Operação mais segura, reduzindo o risco de fuga térmica;
Maior densidade de energia, permitindo um sistema mais compacto;
Menor ruído, adequado para aplicações industriais e comerciais.

Q9. Um sistema de refrigeração líquida consome eletricidade? Isso reduzirá a eficiência do armazenamento de energia?
Um sistema de refrigeração líquida consome alguma energia para operação da bomba e troca de calor. No entanto, o consumo global de energia é muito baixo, geralmente 1%–3% da energia total do sistema de armazenamento de energia. Comparado com a segurança melhorada e a vida útil prolongada que proporciona, este consumo de energia está inteiramente dentro dos limites aceitáveis.

Q10. O ruído de um sistema de refrigeração líquida afetará seu uso?
O ruído de um sistema de refrigeração líquida vem principalmente da bomba d'água e do ventilador e é geralmente menor do que o de um sistema refrigerado a ar. Como o resfriamento líquido tem alta eficiência de dissipação de calor, o ventilador não precisa operar em alta velocidade, resultando em menor ruído geral, tornando-o adequado para áreas sensíveis ao ruído, como fábricas e edifícios comerciais.

(4) Perguntas frequentes sobre cenários de aplicativos
Q11. Quais cenários são adequados para o uso de pacotes de armazenamento de energia refrigerados a líquido?
Os pacotes de armazenamento de energia refrigerados a líquido são adequados para todos os cenários com altos requisitos de dissipação de calor, segurança e vida útil, incluindo:
Centrais eléctricas de armazenamento de energia em grande escala na rede;
Armazenamento de energia industrial e comercial;
Armazenamento de energia fotovoltaica, armazenamento de energia eólica;
Sistemas de microrredes;
Energia de backup do data center;
Estações de carregamento rápido, estações de troca de baterias, armazenamento de energia;
Implantação de armazenamento de energia em ambientes de alta temperatura ou extremamente frios.

Q12. O armazenamento de energia residencial requer refrigeração líquida?
Geralmente não. O armazenamento de energia residencial é pequeno, tem baixo consumo de energia e gera pouco calor; o resfriamento do ar é suficiente. Os sistemas de refrigeração líquida são mais adequados para sistemas de armazenamento de energia de grande capacidade, variando de 50 kWh a MWh.

Q13. O armazenamento de energia refrigerado a líquido é adequado para regiões de alta temperatura?
Muito adequado. Os sistemas de refrigeração líquida podem manter o controle estável da temperatura em regiões de alta temperatura, funcionando particularmente bem em ambientes de alta temperatura, como desertos, usinas de energia e cabines de contêineres. Em calor extremo, também pode funcionar em conjunto com ar condicionado.

Q14. Os sistemas de refrigeração líquida podem funcionar em regiões frias?
Sim. O refrigerante possui propriedades anticongelantes e o sistema de refrigeração líquida pode manter a fluidez em baixas temperaturas. Também pode aumentar a temperatura da bateria através de estratégias de controle de temperatura, permitindo que o sistema opere normalmente em ambientes com dezenas de graus abaixo de zero.

(5) Perguntas frequentes sobre instalação e uso
Q15. O que deve ser observado ao instalar um pacote de armazenamento de energia refrigerado a líquido?
Durante a instalação, certifique-se de:
Boa ventilação e sem obstruções no local;
Uma base de equipamento firme, impermeável e à prova de poeira;
Conexões de tubulação de refrigerante apertadas e à prova de vazamentos;
Fiação padronizada para linhas de comunicação e energia;
A luz ambiente, o vento e a chuva não devem entrar em contato direto com a bateria;
O comissionamento abrangente deve ser realizado após a instalação do sistema, incluindo testes de vazão, pressão e temperatura. A instalação adequada pode reduzir significativamente falhas posteriores e melhorar a segurança.

Q16. Os pacotes de armazenamento de energia refrigerados a líquido podem ser instalados ao ar livre?
A maioria dos produtos de armazenamento de energia refrigerados a líquido adota projetos em contêineres ou montados em rack e podem ser implantados diretamente em ambientes externos. No entanto, são necessárias medidas de protecção ambiental, tais como guarda-sóis, abrigos contra a chuva, fundações à prova de humidade e dispositivos de protecção contra raios.

Q17. O sistema refrigerado a líquido precisa ser reabastecido após a instalação?
Alguns sistemas vêm pré-abastecidos com líquido refrigerante, enquanto outros requerem adição no local. O líquido refrigerante deve ser adicionado de acordo com a concentração e proporção exigidas pelo fabricante. Após adicionar refrigerante, uma etapa de purga de ar deve ser realizada para garantir que não haja bolhas de ar no sistema, mantendo bons canais de fluxo.

(6) Perguntas frequentes sobre manutenção
Q18. Com que frequência o refrigerante em um sistema refrigerado a líquido deve ser trocado?
Geralmente é recomendado trocá-lo a cada 1-2 anos. Em ambientes de alta temperatura e cenários de operação de alta potência a longo prazo, o ciclo de substituição pode ser reduzido de forma adequada. Se o líquido refrigerante estiver turvo, descolorido ou contiver impurezas, ele deverá ser substituído imediatamente.

Q19. Quando a tubulação refrigerada a líquido deve ser inspecionada? As seguintes situações requerem inspeção imediata:
Aumento anormal da temperatura da bateria;
Alarme do sistema indicando diminuição da vazão;
Flutuações de pressão do refrigerante;
Vestígios de líquidos no chão;
Ruído anormal da bomba ou vibração significativa.
Inspeções regulares podem evitar riscos à segurança causados ​​por pequenos vazamentos prolongados.

Q20. A bomba d'água do sistema de refrigeração líquida será danificada?
A bomba de água é um componente operacional de alta carga e pode desgastar-se após operação prolongada. Sua vida útil geral é de dezenas de milhares de horas ou mais e pode ser substituída se necessário. O monitoramento regular de ruído, vazão e temperatura pode detectar antecipadamente sinais de envelhecimento da bomba.

Q21. O sistema de refrigeração líquida precisa de limpeza?
Sim. Depósitos ou incrustações no líquido refrigerante reduzirão a eficiência da troca de calor. O ciclo de limpeza depende do ambiente operacional e da qualidade do líquido refrigerante; uma limpeza completa é recomendada a cada 1-2 anos.

(7) Perguntas frequentes sobre segurança
Q22. Um vazamento no sistema de refrigeração líquida causará um curto-circuito?
Não, não causará um curto-circuito imediato. O refrigerante tem condutividade extremamente baixa e é muito mais seguro que a água pura. O compartimento da bateria também possui funções de detecção de vazamento e alarme; o sistema será desligado automaticamente ao detectar um risco. Incidentes de vazamento são extremamente raros quando mantidos de acordo com as especificações.

Q23. O armazenamento de energia refrigerado a líquido pode sofrer fuga térmica?
Qualquer sistema de bateria de lítio apresenta um risco teórico, mas o resfriamento líquido reduz significativamente a probabilidade. Com controle preciso de temperatura, dissipação de calor uniforme e mecanismos de proteção inteligentes, o resfriamento líquido suprime efetivamente a propagação da fuga térmica, tornando-o um dos métodos mais seguros de controle de temperatura de armazenamento de energia disponíveis atualmente.

Q24. O que acontece se o sistema refrigerado a líquido perder energia?
O sistema irá parar de circular, mas enquanto a temperatura da bateria não continuar a subir, não haverá perigo imediato. Se estiver operando em alta potência, o BMS reduzirá automaticamente a potência ou interromperá a operação para garantir que a temperatura da bateria não continue a subir.

Q25. Que medidas de prevenção de incêndios estão disponíveis para armazenamento de energia refrigerado a líquido?
Normalmente incluem: monitoramento de sensores de fumaça e temperatura; sistemas de extinção de gases (como hexafluoreto de enxofre, gases inertes); medidas de segurança elétrica, como proteção por fusíveis e limitação de corrente; e design de isolamento térmico independente para o compartimento de armazenamento.

(8) Perguntas frequentes sobre aquisição e seleção
Q26. Que indicadores devem ser considerados ao selecionar um pacote de armazenamento de energia refrigerado a líquido? Incluindo, mas não limitado a: Capacidade de controle de diferença de temperatura; Tipo de bateria (por exemplo, fosfato de ferro-lítio); Densidade energética; Projeto avançado de estrutura de refrigeração líquida; Durabilidade do refrigerante; Nível de inteligência do BMS; Certificação de segurança do sistema; Vida útil do sistema e serviço de garantia; Compatibilidade com EMS.

Q27. O armazenamento de energia refrigerado a líquido é mais caro do que o armazenamento refrigerado a ar?
Embora o custo inicial do equipamento seja realmente mais elevado, o arrefecimento líquido oferece vantagens significativas em relação ao funcionamento a longo prazo: Maior duração da bateria; Menos falhas; Menor risco de incidentes de segurança; Menores custos de manutenção.
O custo geral do ciclo de vida é, na verdade, mais vantajoso.

Pacotes de armazenamento de energia com bateria refrigerada a líquido, com suas múltiplas vantagens, como segurança, confiabilidade, alta eficiência e longa vida útil, estão se tornando uma tendência tecnológica central na indústria de armazenamento de energia. Através de uma compreensão completa dos fundamentos, mecanismos operacionais, estratégias de segurança, métodos de manutenção e cenários de aplicação de sistemas refrigerados a líquido, os usuários podem avaliar, usar e gerenciar de forma mais científica esta avançada tecnologia de armazenamento de energia.
